Überblick#

OptiMOS™ 5 IQDH29NE2LM5CGSC.

Am meisten überrascht hat mich nicht die Topologie, sondern wie viel Leistung in einem sehr kleinen Gehäuse steckt. Laut Datenblatt kann das Bauteil bei korrekter Auslegung sehr hohe Pulsströme verarbeiten. Genau deshalb lag der Fokus nicht auf Marketingwerten, sondern auf Pulsbedingungen, thermischen Grenzen und dem Einfluss des PCB-Layouts. Ich habe das PCB entworfen, das Datenblatt im Detail ausgewertet und die Annahmen mit LTspice validiert, elektrisch wie thermisch.

Technische Highlights#

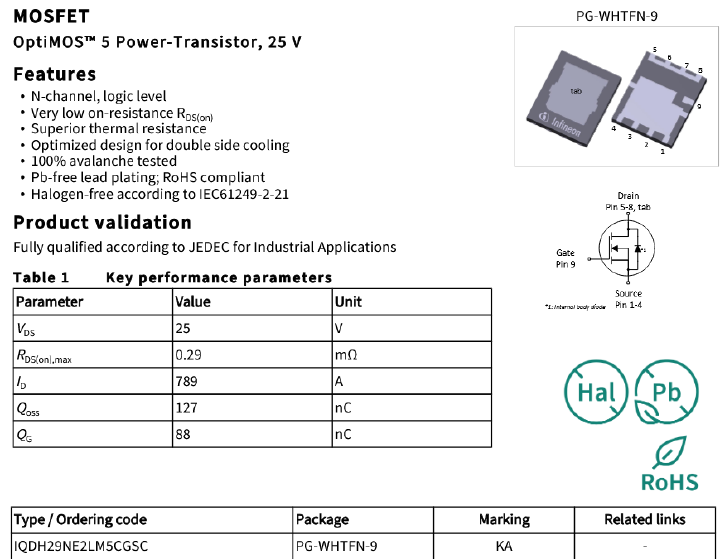

  • Datenblatt im Detail ausgewertet

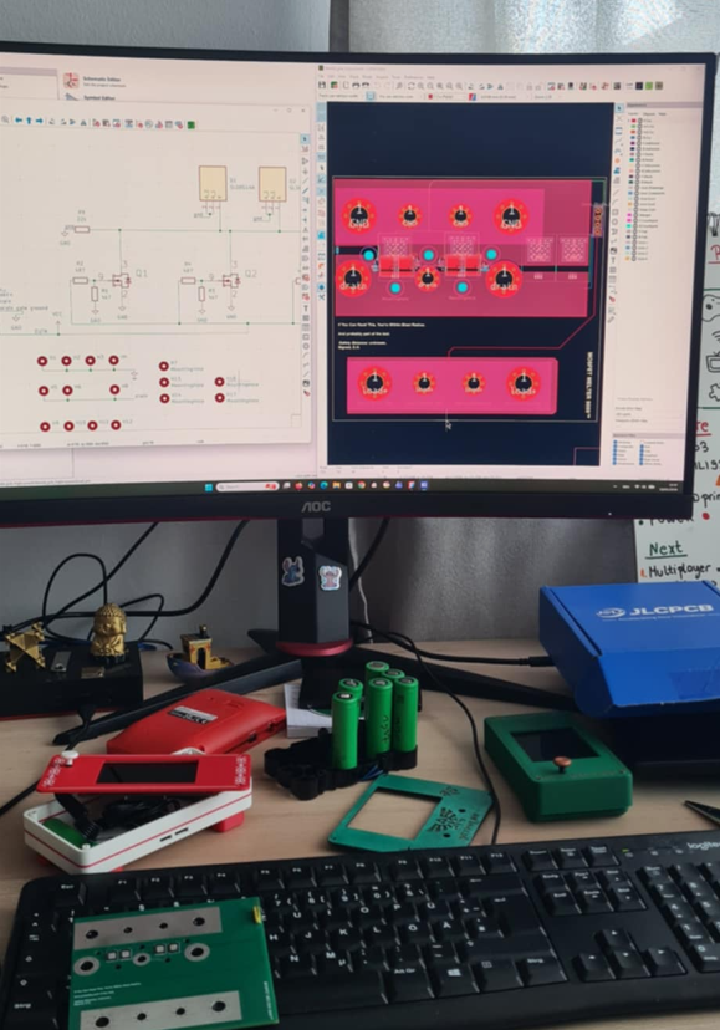

  • PCB-Layout entworfen

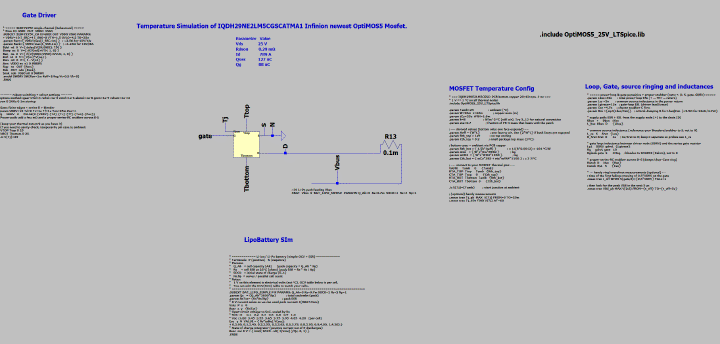

  • Elektrisches und thermisches Verhalten in LTspice simuliert
  • Pulsbedingungen validiert

Wichtige Erkenntnisse#

  • Layout ist Teil der Schaltung
  • Simulation verhindert zu optimistische Annahmen
  • “Overkill” ist oft nur nicht sauber berechnete Reserve

Technologien#

  • Infineon OptiMOS™ 5 (25 V)
  • LTspice
  • PCB-Layout und Kontrolle parasitärer Effekte
  • Puls-Stress-Analyse
  • Simulation des thermischen Verhaltens
Ablaufdiagramm
Details
Diese Arbeit konzentrierte sich auf das Verhalten des Bauteils unter gepulsten Betriebsbedingungen, statt den MOSFET als idealen Schalter zu behandeln. Der Workflow kombinierte Datenblatt-Grenzanalyse, Berücksichtigung parasitärer PCB-Effekte und LTspice-Stresssimulation. Ziel war es, Reserven vor der Hardware-Validierung quantifizierbar zu machen. Besonderes Augenmerk lag auf Gate-Drive-Qualität, Kontrolle der Stromanstiegsgeschwindigkeit und thermischem Anstieg bei wiederholten Pulsen. Diese Faktoren beeinflussten die Stabilität stärker als reine RDS(on)-Kennzahlen. Layout-Entscheidungen wurden als elektrische Größen erster Ordnung behandelt. Leiterbahninduktivität und Rückstrompfade wirkten sich direkt auf Schaltverläufe und Wärmeverteilung aus. Ergebnis: belastbarere Betriebsgrenzen und weniger Überraschungen beim Bring-up, mit Designentscheidungen auf Basis von Messung und Simulation.

Gallery

4 images
